主翼プランク材を図面の寸法線通りに切り出し、スパー位置、リブ位置のマーキングを行います。黒のボールペンがいいでしょう。主翼プランク材は折り畳んで一晩くせをつけておいてください。 |
|
補強用カーボンロッドを内装したいときは、スパー位置に切り込みを入れ600mmのカーボンロッドをはめ込み接着しておきます。外装したいときは、後からでも結構です。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
主翼リブ前後をスパーに接着します。 出来上がったリブの全景。 |
|
ボールペンのラインに沿って糊付けしリブを乗せ、糊をなじませたら、一旦はずしてティッシュなどで粗かた拭き取り、すぐに元の位置に戻します。カーボンロッド内装の時は、この時点で600mmにカットしたカーボンロッドをスパー上部に接着します。次に、サーボベッド補強材を図面の位置に接着しておきます。 |
|
|
リブの上側とプランク後縁部に少し多めに接着剤を塗り、一気に貼り合わせ、図のようにアルミアングルと目玉クリップで固定し、一昼夜待ちます。前縁に曲がりが無いか確認し、もし曲がっていたら長い箱などを前縁部に乗せて真っ直ぐに直します。 |
|
主翼端部は、45°に斜めカットするか、お好みで丸く仕上げてください。片側に接着剤を薄く塗り、両側を一旦すりあわせて接着剤を拭き取り、貼り合わせます。 |
|
|
角をサンドペーパー#240程度で整形し、仕上げます。 |
|
エルロンサーボベッドを図面を参考に主翼下面に貼り付け、サーボ穴の部分のEPP材をカットしておきます。 |
|
|
エルロンサーボハーネスを通す穴を翼上面に開け、グラステープで周囲を補強します。 |
|
主翼スパー位置の外周と前縁、後縁の外周に半割のグラステープを貼って完成です。 |
|
|

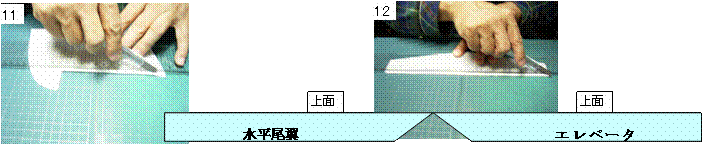

各動翼の可動部分は下面側から片山切り加工をしておきます。約45°に斜めにカター切りしてください。(新品の刃で!) |
|
水平尾翼と垂直尾翼の後縁も同様に下面側から片山切り加工します。 |
|
|
水平尾翼及び各動翼に77スプレー糊を薄くふいてオフィスデポPPテープを全面に貼り、仕上げます。水平尾翼には後縁より10mmの位置に上下にカーボンロッドの300mmをグラステープで接着します。 |
|
胴体の内側に胴体リブおよびモーターマウント補強材用のセンターラインを引きます。胴体リブもスプレー糊+PPテープ仕上げをしておきます。 |
|
|
|
胴体側に接着剤を塗り、リブに一旦付けて糊をなじませ、ティッシュなどで拭き取り、元の位置に着けます。 |
|
エレベーターとラダーサーボ用の補強材を穴の位置に接着します。反対側も同様に接着します。 |
|
|
組み立てた後のサーボ取り付け部内側の様子。 外側からベニアマウントを接着します。 |
|
胴体前部内側に半割グラステープを縦横に貼って補強します。 |
|
|
モーターマウント固定用の補強板を4枚重ねて、ベニアマーターマウントを2枚重ね接着し、主翼付け根を基準にセンターに貼り付けます。センターには小さな穴のマーキングがしてあります。 |
|
フロントマウントにしたいときは、最前部に接着しその後に左右の補強板を接着します。4枚重ねの補強板はモーターに干渉するようでしたらカットしておきます |
|
|
胴体左右を一気に接着します。このとき、胴体の左右がずれないよう、接着剤が固まる3分間以内で正確な位置決めをしておきます。 |
|
エレベーター、ラダーサーボを延長コードを取り付けセットします。 |
|
|
エレベーター接続金具を型紙に沿って折り曲げて作製します。 |
|
接続金具は、エレベーターの上部に写真の位置に来ます。接着は胴体に水平尾翼を差し込んでから!! |
|
|
胴体に主翼と尾翼を差し込みます。接着剤はまだ塗りません。先に接続金具を付けたエレベーターを入れておくのを忘れずに! |
|
各動翼は表側からグラステープで貼り付けます。裏側も数カ所貼っておきます。 |
|
|
エルロン、ラダーにそれぞれホーンを接着剤で接着します。位置は、図面を参考にしてください。 |
|
主脚用の1.6mmピアノ線を型紙に沿って折り曲げ交差部を木綿糸で縛り、瞬間接着剤を流しておきます。 |
|
|
主脚は写真のように胴体内側に沿わして、接着剤で取り付けます。接着部はグラステープで上から貼り付けておきます。 |
|
動翼の位置を確認したら主翼と水平尾翼と胴体の接着面に接着剤を塗り、乾くまでの数分間で、それぞれの水平、垂直の位置を確認修正します。 |
|
|
胴体上下部を接着します。 |
|
尾そりは、1mmピアノ線で図面ように加工、接着剤とグラステープで固定します。 |
|
|
ベニア製アクロホーンを付属のビス2本でサーボホーンに固定、リンケージはZベンダーを使用してクランク部分を作らず、ストレートとします。このようになります。リンケージピアノ線は1.2mm。 |
|
エルロンリンケージは、図面を参考に途中に山形部を作成し、ホーンに取り付けます。胴体にはリンケージがスムーズに動くように細穴を開けます。リンケージピアノ線は1.0mm。 |
|
|
モーター、アンプを取り付けます。 |
|
胴体上部は先端から30mmの位置からキャノピー後部までマジックテープで開閉出来る構造とします。下部については、無理に開閉させなくてもいいです。 |
|
|
グラステープ補強は胴体外周と機首部分に行います。 |
|
ミラクルシートのデカールを写真を参考に貼って完成です。お疲れさまでした。はじめは重心を少し前気味で舵角も少な目で飛ばしてください。徐々に重心を後退させ、舵角を増やしてみてください。そのとき、本来の飛びになります。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
